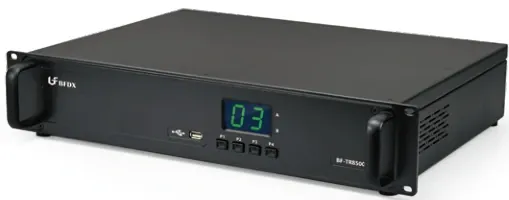

Unidad de canal digital BF-TR8500
unidad de canal digital de 19 pulgadas y 2U con salida de 50 W, alimentación integrada y posicionamiento GPS/BDS
Una unidad de canal digital rentable en un chasis de rack estándar de 19 pulgadas y 2U, con salida de 50 W, módulo de alimentación integrado, carga flotante de energía de emergencia, refrigeración activa, alarmas de falla y posicionamiento GPS/BDS para sitios fijos y cobertura regional.
Revisado por Ellen Zhou
- Montaje
- 19-inch 2U rack
- Potencia de salida
- 50 W
- Potencia
- Built-in module, emergency float charge
- Posicionamiento
- GPS / BDS
Resumen
El BF-TR8500 es una unidad de canal digital para instalaciones fijas, construida en un chasis estándar de 2U y 19 pulgadas. Su función es proporcionar la capa de señal donde un emplazamiento necesita una cobertura regional fiable y comunicación entre zonas, más allá de lo que alcanza un portátil.
Posicionamiento y función
- Tipo de producto: unidad de canal digital para instalación fija.
- Montaje: chasis estándar de 2U y 19 pulgadas para rack.
- Capa de señal: cobertura regional fiable y comunicación entre zonas.
- Emplazamientos típicos: edificios de control, plantas, recintos y emplazamientos en colinas.
- Posición de costo: una forma rentable de construir la capa de canales emplazamiento por emplazamiento.
Arquitectura del sistema
- Modos de funcionamiento: un conjunto amplio, de modo que el mismo hardware cubre la necesidad actual y la ampliación futura en lugar de ser reemplazado.
- Controlador: un controlador de estación base basado en computadora industrial con compartición de canales multiportadora.
- Funciones del controlador: procesamiento de protocolos, gestión de transmisión de red, monitoreo de dispositivos y gestión de llamadas de voz.
- Datos y ampliación: gestión de recursos de datos más la vía de ampliación de capacidad para más canales.
- Plataforma de despacho: una aplicación B/S totalmente IP basada en navegador.
- Funciones de despacho: despacho de voz y GIS, gestión de patrullas, posicionamiento, consultas históricas, control remoto y permisos por niveles.
Alimentación y refrigeración
- Alimentación integrada: el módulo de alimentación está dentro del chasis, sin fuente externa en el armario.
- Carga flotante: una batería de respaldo se mantiene cargada y lista.
- Comportamiento ante corte: si falla la red eléctrica, la unidad de canal continúa funcionando con esa batería.
- Impacto en el diseño: la función a menudo decide el diseño para emplazamientos que no tienen personal de forma continua.
- Refrigeración activa: una unidad de refrigeración activa gestiona el funcionamiento continuo de alta potencia.
- Espacio libre: mantenga despejadas la parte frontal y trasera y lejos del escape caliente de otros equipos.
Posicionamiento satelital y alarmas
- GPS y BDS: el posicionamiento satelital está integrado.
- Reporte de posición: la unidad informa dónde está desplegada.
- Referencia horaria: la misma señal proporciona una base de tiempo para la red.
- Coordinación de varios emplazamientos: se pueden identificar varios emplazamientos y mantenerlos coordinados.
- Visualización en despacho: la plataforma puede mostrar la ubicación real del equipo.
- Alarmas de fallo: los problemas del equipo se informan a la red, para que los emplazamientos remotos no fallen en silencio.
Cobertura e instalación
- Potencia de salida: 50 W para alcance en una instalación fija.
- Número de emplazamientos: una mayor potencia significa menos emplazamientos para la misma área.
- Posición de la antena: una antena en mástil o azotea alcanza mucho más allá que un portátil.
- Planificación de RF: el duplexor y la antena deben adaptarse a la separación de transmisión y recepción.
- Alimentación y protección: la pérdida en el cable, la calidad de los conectores, la protección contra rayos y la puesta a tierra importan en exteriores.
- Alcance del proyecto: espacio de 2U en rack, red eléctrica y batería, sistema de antenas, cable de bajada y hardware de protección, y una ruta IP.
Pedido
- Rack y alimentación: confirme 2U de espacio en rack con profundidad y espacio libre adecuados, y decida si incluir una batería de respaldo.
- Plan de RF: confirme el duplexor y la antena para las frecuencias de transmisión y recepción.
- Transporte de retorno: confirme la ruta IP de regreso al controlador o a la plataforma, que también transporta datos de monitoreo y alarmas de fallo.
- Integración de despacho: confirme si se requiere conexión con la plataforma de gestión de despacho.
- Cobertura: decida si una unidad cubre el área objetivo o si se necesitan varios emplazamientos.
- Licencia y confirmación: las licencias suelen ser por emplazamiento, con el canal y el transmisor registrados. Confirmamos la configuración y la versión de frecuencia antes de registrar el pedido.
Especificaciones completas
| Tipo de producto | Digital channel unit for fixed installations |
|---|---|
| Montaje | Standard 19-inch 2U rack |
| Potencia de salida | 50 W |
| Módulo de alimentación | Built in |
| Alimentación de respaldo | Emergency power float-charge function |
| Refrigeración | Active cooling unit |
| Posicionamiento | GPS / BDS satellite positioning |
| Monitoreo | Fault alarm function |
| Modos de funcionamiento. | Multiple modes for selection and upgrade |
| Despliegue | Fixed installation, regional coverage and cross-zone communication |
| Integración de sistemas. | Base station controller and dispatch management platform |
| Funciones del controlador | Business expansion, protocol processing, network transmission management, device monitoring, voice call management |
| Funciones de la plataforma de despacho | Voice dispatch, GIS dispatch, patrol management, positioning, historical data query, remote control, tiered permissions |
Envío y cumplimiento
- Batería de litio: el resumen de pruebas UN38.3 y la SDS están disponibles para el transporte.
- Los documentos de homologación de tipo, FCC o CE dependen del modelo y de la versión de banda; confírmelos en la cotización.
- Precio de proyecto a solicitud. El MOQ y el plazo dependen del modelo y la configuración.
- Los términos de garantía y repuestos se confirman en la cotización del proyecto.
Aplicaciones típicas.
- Sitios fijos que necesitan cobertura regional más allá del alcance de los portátiles
- Comunicación entre zonas separadas de una misma organización
- Plantas y recintos industriales con sala de control
- Redes de servicios públicos, transporte y seguridad construidas sobre una capa de canales montada en rack.
- Sistemas que se ampliarán canal por canal a medida que crezca el tráfico.
- Sitios que reportan a una plataforma central de despacho y gestión
Preguntas frecuentes
Haga clic en una pregunta para ver la respuesta
¿Qué espacio de rack y profundidad de armario necesitamos?
La unidad es un chasis estándar de 2U y 19 pulgadas. Confirme que el armario tiene la profundidad para alojar el cuerpo y aún dejar espacio en la parte trasera para el cable de bajada y el cableado de alimentación, y que la ruta de flujo de aire en la parte frontal y trasera del chasis no está bloqueada por otros equipos.
¿Cómo funciona el sistema de alimentación de emergencia?
El módulo de alimentación está integrado en el chasis y la unidad ofrece una función de carga flotante para que una batería de respaldo se mantenga cargada y entre en funcionamiento automáticamente cuando falla la alimentación de red. Decida durante la planificación si el sitio necesita esa batería, porque afecta la disposición del gabinete y el cableado.
¿Para qué se utiliza el posicionamiento GPS / BDS?
El posicionamiento satelital integrado permite que la unidad informe su posición y proporcione una referencia horaria, lo que ayuda a identificar y coordinar varios emplazamientos en una sola red y permite a la plataforma de despacho mostrar dónde está instalado el equipo.
¿Necesitamos un duplexor y qué antena?
Una unidad de canal funciona con una sola antena a través de un duplexor o con antenas separadas de transmisión y recepción con suficiente separación vertical. La elección depende de la separación entre frecuencias de transmisión y recepción, la ganancia de la antena y el objetivo de cobertura, por lo que el duplexor y la antena se planifican junto con el sitio.
¿Se puede integrar con nuestra plataforma de despacho?
La unidad de canal está diseñada para funcionar con un controlador de estación base y una plataforma de gestión de despacho. Indíquenos qué funciones de despacho, grabación o gestión necesita la sala de control, y confirmaremos la disposición de integración junto con el diseño del emplazamiento.
¿Qué determina cuántas unidades necesita un proyecto?
El objetivo de cobertura, el terreno o la estructura del edificio, la posición y altura de la antena, la potencia de salida y el plan de frecuencias determinan conjuntamente el número de emplazamientos. Envíenos el área que debe cubrirse y el plan de canales y revisaremos la distribución con usted.
Solicitar una cotización para este modelo
Envíe la cantidad requerida, la banda de frecuencia y el país de destino; responderemos con precios, plazo de entrega y opciones de envío.
